Un cărucior pliabil pentru exterior poate părea simplu atunci când este privit ca un produs finit. Sub acest aspect simplu, totuși, mai multe părți mobile trebuie să lucreze împreună. Cadrul se deschide și se închide, anumite secțiuni se deplasează una față de alta, iar unele componente trebuie să se rotească în timp ce rămân poziționate corect.
Rolele pot juca un rol important în aceste mecanisme. În funcție de design, acestea pot susține mișcarea, pot ghida o secțiune în mișcare sau pot lucra împreună cu un rulment și un arbore ca parte a unui ansamblu rotativ compact.
Acest lucru face ca designul rolelor să fie o considerație mecanică mai degrabă decât o simplă chestiune de alegere a unei roți. Cadrul înconjurător, aranjamentul rulmenților, metoda de montare, suprafața de contact și calea de pliere au toate o relație directă cu modul în care funcționează rola.
Pentru producătorii care dezvoltă echipamente de exterior pliabile, înțelegerea acestei relații poate facilita dezvoltarea componentelor și poate ajuta la evitarea problemelor în timpul asamblarii și testării.
Unde sunt folosite rolele în mecanismele de pliere?
Poziția exactă a unei role depinde de structura produsului.

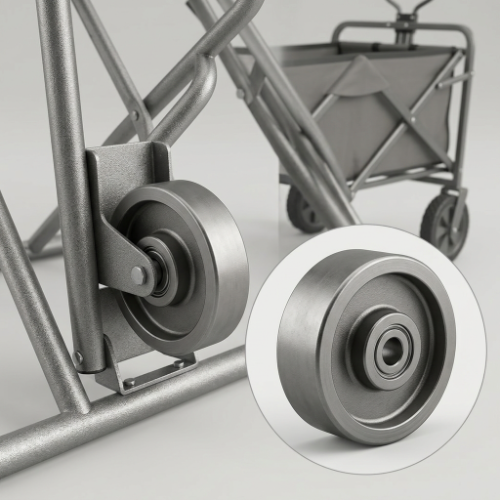

Într-un cărucior de exterior pliabil, o rolă poate fi încorporată într-un punct de sprijin mobil, într-o structură de ghidare sau într-un ansamblu rotativ. Poate fi conectat la un arbore și lagăr, instalat în interiorul unui suport sau poziționat pe o altă componentă care necesită o mișcare controlată.
Un ansamblu de role de bază poate implica:
- Corpul rolei
- Rulment
- Arbore sau ax
- Suport de montare
- Cadru în mișcare
- Suprafața de contact sau de ghidare
Fiecare parte are propria sa funcție, dar părțile trebuie să funcționeze împreună.
De exemplu, corpul rolei determină modul în care contactează suprafața de împerechere. Rulmentul suportă rotația. Arborele menține componenta rotativă în poziție, în timp ce suportul conectează ansamblul la mecanismul mai mare.
Schimbarea unei părți le poate afecta pe celelalte.
De aceea, o rolă nu trebuie evaluată doar privind forma sa exterioară.
Ce face o rolă în interiorul mecanismului?
Nu există un singur rol pentru fiecare rolă.
Funcția sa depinde de locul în care este instalat și de ce fel de mișcare necesită mecanismul.
Mișcarea de susținere
O rolă poate asigura contactul de rulare între două părți care trebuie să se miște una față de cealaltă.
În comparație cu contactul de alunecare direct, contactul de rulare poate schimba modul în care rezistența este tratată în cadrul ansamblului. Acest lucru poate fi util atunci când o mișcare se repetă în mod regulat.
Îndrumarea unei secțiuni în mișcare
O rolă poate ajuta, de asemenea, să mențină o componentă în mișcare în traseul dorit.
Acest tip de aranjament poate fi găsit acolo unde o secțiune de cadru, o parte de susținere sau un alt element structural trebuie să se miște în timp ce rămân aliniate cu o suprafață de ghidare.
Menținerea contactului controlat
În unele mecanisme, rola menține două componente în contact controlat pe măsură ce structura își schimbă poziția.
Forma rolei și poziția sa de montare devin apoi importante. Dacă oricare dintre ele este inadecvat, contactul poate deveni neuniform în timpul mișcării.
Lucrul ca parte a unui ansamblu rotativ
Atunci când este combinat cu un rulment și un arbore, o rolă devine parte a unui ansamblu rotativ complet.
Rola exterioară este vizibilă, dar aranjamentul interior al rulmenților este la fel de important pentru modul în care funcționează componenta.
De ce contează rulmentul?
O rolă și rulment sunt adesea strâns legate.
Rola asigură structura exterioară de rotație, în timp ce rulmentul permite rotirea controlată în jurul arborelui sau osii. Potrivirea dintre aceste părți trebuie să se potrivească cu spațiul de instalare disponibil și mișcarea mecanismului.
Mai mulți factori ar putea trebui revizuiți:
- Rulment position
- Dispunerea arborelui
- Spațiu disponibil
- Structura cu role
- Metoda de montare
- Mișcare așteptată
- Mediul de operare
Acest lucru este deosebit de important în mecanismele compacte de pliere.
Este posibil să existe foarte puțin spațiu în jurul ansamblului rolei, astfel încât rulmentul nu poate fi selectat pur și simplu după ce totul a fost deja proiectat.
O abordare mai practică este să luați în considerare rola și rulmentul împreună în timpul etapei timpurii de dezvoltare.
Cum afectează profilul rolei mișcarea?
Forma exterioară a unei role determină modul în care acesta interacționează cu suprafața din jurul său.
O rolă cu o zonă de contact relativ plată se comportă diferit față de cea proiectată cu o canelură, muchie sau alt profil de formă.
Profilul poate influența:
- Poziția de contact
- Îndrumare
- Stabilitate
- Direcția de mișcare
- Interacțiunea de suprafață
- Clearance disponibilă
Pentru un mecanism de pliere, profilul corect depinde de ceea ce face de fapt rola.
Dacă susține o secțiune în mișcare, suprafața sa de contact trebuie să se potrivească cu acea mișcare. Dacă urmează un ghid, este posibil ca profilul să fie necesar să funcționeze cu structura ghidului.
Acesta este motivul pentru care simpla înlocuire a unei role cu alta care arată similar poate crea uneori probleme neașteptate.
Ce se întâmplă cu rola când cadrul se pliază?
Acțiunea de pliere este o parte importantă a designului.
Când căruciorul este deschis, rola poate avea mult spațiu în jurul său. Pe măsură ce cadrul începe să se plieze, poziția rolei se schimbă în raport cu componentele din apropiere.
Se poate apropia de:
- Tuburi de cadru
- Balamale
- Paranteze
- Arborii
- Brațe de sprijin
- Alte componente mobile
Prin urmare, rola are nevoie de suficient spațiu pe toată durata mișcării.
Verificarea doar a poziției deschise nu este suficientă.
O componentă care se potrivește corect în timpul funcționării normale poate atinge o altă parte atunci când cadrul este parțial pliat. În unele cazuri, chiar și o cantitate mică de interferență poate afecta acțiunea de pliere.
Din acest motiv, rola trebuie verificată în timp ce mecanismul se mișcă pe parcursul complet de funcționare.
Mediul exterior contează?
Da, mai ales când rola este expusă mediului înconjurător.
Echipamentele de exterior pot întâmpina praf, murdărie, umezeală, iarbă, particule libere și condiții meteorologice în schimbare. Nivelul real de expunere depinde de cum și unde este utilizat căruciorul.
Prin urmare, ansamblul rolei poate fi necesar să fie luat în considerare în legătură cu:
- Umiditate
- Praf și murdărie
- Contaminarea suprafeței
- Curatenie
- Condiții de depozitare
- Frecvența mișcării
O rolă folosită într-un mediu relativ curat poate avea cerințe diferite față de una expusă în mod regulat la căile de grădină sau alte suprafețe exterioare.
Același lucru este valabil și pentru aranjamentul lagărelor.
Când rola și rulmentul sunt tratate ca un ansamblu complet, condițiile de mediu pot fi luate în considerare mai devreme în procesul de proiectare.
Cum afectează metoda de montare rola?
O rolă are nevoie de o legătură stabilă cu structura înconjurătoare.
Metoda de montare determină locul în care se așează rola, cum se rotește și cum sunt transferate forțele în cadru.
Un parantez îngust poate restrânge spațiul disponibil. O anumită poziție a arborelui poate necesita un anumit aranjament al rulmenților. O îmbinare pliabilă poate limita, de asemenea, modul în care poate fi instalată rola.
Aceasta înseamnă că producătorii ar trebui să revizuiască structura de montare înainte de a decide asupra unei componente standard.
Informațiile utile pot include:
- Locația de montare
- Structura suportului
- Poziția arborelui
- Clearance disponibilă
- Suprafata de contact
- Direcția de mișcare
- Calea pliabilă
Aceste detalii pot ajuta la determinarea dacă o rolă existentă se va potrivi mecanismului sau dacă ar trebui luată în considerare un design modificat.
De ce ar trebui să fie dezvoltate împreună rola și cadrul?
Este tentant să selectați mai întâi o rolă și apoi să lucrați la structura din jur.
Această abordare poate deveni dificilă atunci când mecanismul este compact.
O modificare a cadrului poate modifica spațiul disponibil al rolei. Mutarea suportului poate afecta poziția arborelui. Schimbarea unghiului de pliere poate aduce rola mai aproape de o altă componentă.
Relația funcționează în ambele direcții.
O rolă poate influența designul cadrului, în timp ce cadrul poate pune limitări asupra rolei.
Pentru dezvoltarea OEM, este adesea mai practic să luați în considerare aceste componente împreună de la început.
Acest lucru este util în special atunci când produsul are o structură pliabilă neobișnuită sau spațiu limitat de instalare.
Când merită luat în considerare un rol personalizat?
O rolă standard poate fi potrivită atunci când profilul său, aranjamentul rulmentului și structura de montare se potrivesc deja cu aplicația.
Dar unele mecanisme nu oferă această flexibilitate.
O rolă personalizată poate fi luată în considerare atunci când producătorul trebuie să rezolve:
- Spațiu limitat de instalare
- O structură de montaj neobișnuită
- Un aranjament specific de arbore
- Un anumit profil de contact
- Cerințe existente pentru rulmenți
- Spațiu de pliere
- O structură de ghidare non-standard
Personalizarea nu înseamnă întotdeauna reproiectarea întregii componente.
În funcție de aplicație, dezvoltarea se poate concentra pe corpul rolei, secțiunea de montare, aranjamentul rulmentului sau altă parte a ansamblului.
Punctul important este că componenta este dezvoltată în jurul cerinței mecanice reale.
Ce informații ar trebui furnizate pentru dezvoltarea personalizată?
O descriere clară a aplicației poate face comunicarea mult mai ușoară.
Producătorii pot oferi:
Desene de produs
Desenele arată zona de instalare disponibilă și relația dintre rolă și componentele din jur.
Mostre existente
Dacă o rolă este deja utilizată, trimiterea unui eșantion poate facilita înțelegerea structurii și a metodei de instalare a acestuia.
Fotografii
Fotografii of the complete mechanism can show details that may not be obvious from a basic drawing.
Informații despre mișcare
Furnizorul trebuie să înțeleagă cum se mișcă rola în timpul funcționării normale și al plierii.
Cerințe pentru rulmenți
Dacă un anumit aranjament de rulmenți există deja, acesta ar trebui inclus în discuție.
Condiții de mediu
Informațiile despre expunerea în aer liber, praf, umiditate și condițiile generale de lucru pot ajuta, de asemenea, să ghideze proiectarea componentelor.
Cu cât informațiile sunt mai complete, cu atât sunt necesare mai puține presupuneri în timpul dezvoltării.
De ce este importantă testarea probelor?
O rolă poate părea potrivită pe un desen, dar se comportă diferit odată instalată.
Asamblarea propriu-zisă introduce factori care sunt greu de apreciat doar din componentă.
Rola interacționează cu:
- Rulment
- Arbore
- Paranteză
- cadru
- Suprafața de ghidare
- Alte piese mobile
Mecanismul de pliere adaugă o altă variabilă deoarece poziția relativă a acestor părți se modifică în timpul funcționării.
Eșantionul de testare poate ajuta la identificarea problemelor precum:
- Clearance insuficiente
- Contact neașteptat
- Aliniere slabă
- Mișcare neuniformă
- Rezistență excesivă
- Montaj incompatibil
Testarea ansamblului real oferă producătorilor posibilitatea de a face ajustări înainte de a trece la o producție mai mare.
Ce ar trebui verificat în timpul testării?
Testul ar trebui să depășească simpla verificare dacă rola se rotește.
O revizuire practică poate include mai multe etape.
Verificați poziția normală
Asigurați-vă că rola este așezată și aliniată corect atunci când căruciorul este deschis.
Verificați mișcarea de pliere
Deplasați cadrul prin traseul complet de pliere și urmăriți interferențe.
Verificați zona de montare
Căutați mișcarea între rolă, arbore, rulment și suport.
Verificați diferite suprafețe
Dacă produsul este destinat utilizării în aer liber, testarea pe suprafețe reprezentative poate oferi informații mai utile decât testarea numai pe o podea netedă a atelierului.
Verificați Mișcarea Repetată
Deschiderea, închiderea și mișcarea repetate pot dezvălui probleme care ar putea să nu apară în timpul unui test inițial scurt.
Scopul testării nu este doar să confirme că rola funcționează. Este pentru a confirma că întregul ansamblu funcționează conform prevederilor.
Poate fi personalizat un role în jurul unui rulment existent?
În unele aplicații, aranjamentul existent al lagărelor poate fi deja determinat de proiectarea produsului.
Acest lucru poate pune cerințe specifice asupra corpului rolei.
În loc să schimbe întregul ansamblu, rola poate fi dezvoltată în jurul structurii de rulment și de montaj existente, în funcție de cerințele mecanice.
Acest tip de abordare poate fi util atunci când un producător are deja un cadru sau un arbore stabilit, dar are nevoie de o rolă cu un profil exterior diferit sau un aranjament de instalare diferit.
Fezabilitatea depinde de structura reală, astfel încât desenele sau mostrele sunt utile în timpul discuției inițiale.
Ce face diferită dezvoltarea non-standard cu role?
O componentă standard este în general proiectată în jurul aplicațiilor comune.
O componentă non-standard pleacă de la cerințele unui anumit mecanism.
Acest lucru poate implica mai multă comunicare în timpul dezvoltării, deoarece producătorul trebuie să înțeleagă:
- Cum se instalează componenta
- Ceea ce contactează
- Cum se mișcă
- Ce spațiu este disponibil
- Ce aranjament de rulmenți este necesar
- Ce condiții de mediu sunt implicate
Procesul de dezvoltare poate include revizuirea desenelor, producția de mostre, testarea și ajustările înainte ca componenta finală să fie confirmată.
Pentru producătorii cu o structură pliabilă neobișnuită, aceasta poate oferi mai multă flexibilitate decât încercarea de a adapta întregul produs în jurul unei componente existente.
Cum pot producătorii să simplifice dezvoltarea rolelor?
Câțiva pași simpli pot face procesul mai eficient.
Începeți cu mecanismul.
Nu începeți cu întrebarea ce rolă este disponibilă. Mai întâi identificați ce trebuie să facă trafaletul.
Apoi examinați zona de instalare, calea de mișcare, aranjamentul rulmenților și condițiile de mediu.
După aceea, determinați dacă o componentă standard este potrivită.
Dacă nu este, informațiile deja colectate pot fi folosite ca bază pentru un design personalizat.
O secvență practică de dezvoltare este:
- Definiți funcția rolei.
- Examinați mecanismul complet.
- Verificați zona de montare.
- Identificați aranjamentul rulmentului și al arborelui.
- Examinați mișcarea de pliere.
- Luați în considerare mediul de lucru.
- Evaluați o componentă standard.
- Dezvoltați un design personalizat dacă este necesar.
- Testați ansamblul complet.
- Confirmați structura finală înainte de producție.
Acest lucru menține procesul de dezvoltare concentrat pe aplicația reală.
Lucrul cu un producător de rulmenți și role
Pentru producătorii care dezvoltă echipamente de exterior pliabile, dezvoltarea componentelor poate implica mai mult decât selectarea unei piese existente dintr-un catalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) este specializată în rulmenți miniaturali și de dimensiuni medii, rulmenți non-standard, sisteme de scripete și componente personalizate pentru rulmenți și role pentru diferite aplicații mecanice.
Pentru un mecanism de pliere, discuția de dezvoltare se poate concentra pe relația dintre rolă, rulment, arbore, structura de montare și cadrul înconjurător. Desenele, mostrele și informațiile despre aplicație pot ajuta la stabilirea a ceea ce trebuie să realizeze componenta înainte ca un proiect să fie finalizat.
Această abordare este deosebit de relevantă atunci când mecanismul are spațiu limitat sau nu se potrivește cu un aranjament convențional al componentelor.
O listă de verificare practică pentru mecanismele de pliere
Înainte de a aproba un ansamblu de role, producătorii pot examina următoarele:
- Care este funcția reală a rolei?
- Ce suprafață sau componentă intră în contact?
- Cum se mișcă în timpul funcționării?
- Cum se schimbă poziția sa când cadrul se pliază?
- Există suficient spațiu liber pe tot parcursul mișcării?
- Rulmentul se potrivește ansamblului prevăzut?
- Este potrivită aranjamentul arborelui?
- Structura de montare oferă suport adecvat?
- Rola va întâlni praf sau umezeală în aer liber?
- A fost testat ansamblul complet?
- O componentă personalizată ar face mecanismul mai ușor de dezvoltat?
Aceste întrebări mențin atenția asupra întregului sistem mecanic în loc de o singură componentă izolată.
Rolele pot fi mici în comparație cu cadrul unui cărucior pliabil în aer liber, dar funcția lor poate fi strâns legată de mișcarea întregului mecanism.
Profilul rolei determină modul în care contactează o suprafață. Rulmentul suportă rotația. Arborele și suportul țin ansamblul în poziție. Cadrul controlează modul în care se mișcă componenta, în special atunci când căruciorul este pliat.
Condițiile în aer liber adaugă o altă considerație.
Pentru producători, punctul de plecare util este, prin urmare, mecanismul în sine. Odată ce mișcarea, structura de montare, aranjarea rulmenților, spațiul liber și mediul de lucru sunt înțelese, devine mult mai ușor să decideți dacă o rolă standard este potrivită sau dacă ar trebui dezvoltată o componentă personalizată.
În aplicațiile în care spațiul este limitat sau structura pliabilă este neobișnuită, colaborarea cu un producător care poate dezvolta componente de role și rulmenți în jurul mecanismului real poate face procesul de proiectare mai flexibil și mai ușor de testat.
