O rolă de ghidare este adesea schimbată pentru întreținere de rutină și, uneori, cureaua sau firul urmăresc brusc diferit după aceea. Această schimbare se datorează de obicei la designul canelurii. Este unul dintre acele detalii care rareori primesc o a doua privire până când ceva începe să se clătinească, să alunece sau să se poarte neuniform. Odată ce funcția reală a groove-ului devine clară, multe dintre aceste probleme de linie încetează să pară un mister.
De ce Groove contează mai mult decât pare
Treaba unei role de ghidare sună simplă: mențineți o curea, un cablu, un lanț sau o bandă în mișcare pe o cale dreaptă și controlată. Canelura, adică canalul tăiat sau turnat în suprafața rolei, este ceea ce realizează de fapt munca de ghidare. Schimbarea profilului canelurii modifică cât de multă zonă de contact are rola cu materialul în mișcare, cât de strâns ține materialul pe loc și cât de multă frecare se acumulează în timpul funcționării.
Canelura funcționează mai puțin ca un detaliu decorativ și mai mult ca un mecanism de direcție. O canelură prea mică poate lăsa cureaua să se deplaseze lateral sub sarcină. Unul care este prea strâns poate prinde atât de ferm încât accelerează uzura atât a rolei, cât și a curelei în sine. Undeva între aceste extreme este de obicei locul în care un sistem funcționează cel mai bine, iar acel punct de echilibru depinde în mare măsură de aplicație.
Cunoașterea profilurilor comune de canale
Nu toate canelurile sunt tăiate în același mod, iar fiecare formă aduce un set diferit de compromisuri.

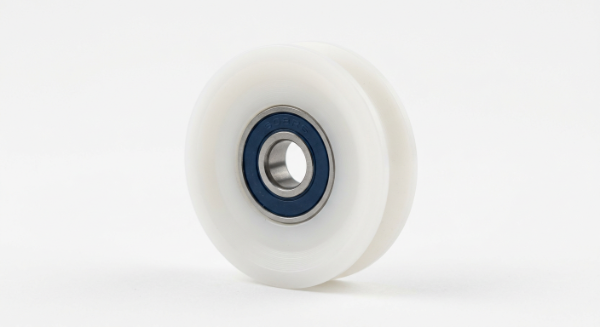

Caneluri în formă de V
Canelurile în V sunt comune la rolele utilizate cu curele rotunde sau cabluri de sârmă. Laturile înclinate centrează în mod natural centura pe măsură ce se instalează în canal, ceea ce ajută la reducerea mișcării laterale. Acest efect de autocentrare este unul dintre motivele pentru care canelurile în V apar atât de des în liniile de ambalare și echipamentele ușoare de manipulare a materialelor.
Caneluri rotunde și în formă de U
Canalele rotunjite sau în formă de U tind să distribuie presiunea de contact mai uniform pe suprafața curelei sau a cablului în comparație cu o tăietură în V ascuțită. Acest lucru poate fi mai blând pentru materialele benzii mai moi, deoarece există o presiune mai puțin concentrată la un singur punct de contact. Sârmă și rolele de ghidare a cablurilor folosesc frecvent acest profil, deoarece leagănează cablul fără a-l ciupi.
Suprafețe plate sau fără caneluri
Unele role opresc complet canelura și se bazează pe o suprafață plană. Acest lucru funcționează bine pentru curele largi sau benzi plate în care ghidarea laterală provine de la alte componente ale sistemului, cum ar fi flanșele laterale sau rolele de urmărire separate. Fără o canelură, totuși, rola depinde în întregime de alinierea externă pentru a preveni deriva.
Designuri cu mai multe caneluri și trepte
Echipamentele care manipulează mai multe fire simultan, cum ar fi sistemele de alimentare cu mai multe fire, pot utiliza role cu caneluri repetate pe lățime. Distanțarea și consistența dintre fiecare canal devin importante aici, deoarece distanța neuniformă poate face ca un fir să treacă sub o tensiune diferită de cea a vecinilor săi.
Adâncime, lățime și echilibrul dintre aderență și libertate
Adâncimea și lățimea canelurii lucrează împreună, iar obținerea echilibrului corect înseamnă de fapt potrivirea canelurii cu materialul care trece prin el.
- Caneluri superficiale permit eliberarea mai ușoară a centurii sau cablului, dar oferă mai puțină rezistență la mișcarea laterală.
- Caneluri mai adânci ține materialul mai sigur, ceea ce ajută în medii de mare viteză sau predispuse la vibrații, dar poate crește frecarea și acumularea de căldură în timp.
- Caneluri înguste se potrivesc cu cabluri cu diametru mai mic sau curele mai subțiri, reducând jocul inutil.
- Caneluri mai largi găzduiește materiale mai groase, dar poate permite mai multă clătinare dacă potrivirea este prea slăbită.
O canelură care nu se potrivește cu diametrul curelei sau cablului, chiar și cu o marjă mică, apare adesea ca modele de uzură neuniforme cu mult înainte de a provoca o problemă operațională vizibilă. Acesta este o parte din motivul pentru care dimensionarea canelurilor trebuie să fie confirmată de un furnizor înainte de a primi o comandă, mai degrabă decât după ce apar problemele de instalare.
Împerecherea materialelor: cum funcționează forma canelurii cu compusul cu role
Geometria canelurilor nu funcționează izolat. Materialul rolei în sine, fie că este un compus de nailon, poliuretan, acoperit cu cauciuc sau un miez metalic cu un strat exterior de plastic, interacționează cu forma canelurii pentru a determina modul în care întregul ansamblu funcționează sub mișcări repetate.
Un material mai moale, asociat cu o canelură adâncă, se poate deforma uneori ușor sub presiune susținută, schimbând subtil profilul original al canelurii pe parcursul lunilor de utilizare. Un material mai dur își păstrează forma mai mult timp, dar poate transmite mai multe vibrații sau zgomot, în special în canelurile cu unghiuri interne ascuțite. Producătorii ajustează adesea marginile canelurilor pentru a fi ușor rotunjite, mai degrabă decât colțuri ascuțite, special pentru a reduce concentrația de tensiuni în material în acel punct.
Distribuția încărcăturii și punctele de stres ascunse
Fiecare canelură creează o zonă de contact, iar acea zonă este locul în care sarcina este transferată între rolă și orice ghidează. O canelură prost potrivită poate crea ceea ce se numește uneori un punct de prindere, o zonă îngustă în care presiunea se concentrează în loc să se răspândească.
De-a lungul timpului, punctele de prindere contribuie la câteva probleme recurente:
| Stare Groove | Efect comun asupra performanței |
|---|---|
| Canelură prea îngustă pentru lățimea centurii | Creștere localizată de presiune, uzură mai rapidă a suprafeței |
| Canelură prea mică pentru diametrul cablului | Stabilitate de urmărire redusă, deriva crescută |
| Unghiuri interioare ascuțite ale canelurilor | Concentrație mai mare de stres, potențial fisurare în timp |
| Adâncimea canelurii inconsecventă pe lățimea rolei | Distribuție neuniformă a tensiunii, posibilă deformare |
| Profilul canelurii nu se potrivește cu secțiunea transversală a curelei | Frecare în exces, căldură crescută în timpul funcționării |
Niciuna dintre aceste probleme nu tind să apară peste noapte. Acestea se construiesc treptat, motiv pentru care inspecția periodică a stării canelurilor, nu doar a rulmentului cu role sau a arborelui, rămâne un obicei util în listele de verificare a întreținerii.
Potrivirea designului Groove la aplicație
Diferitele industrii înclină spre profile diferite de caneluri pur și simplu pentru că materialele și condițiile lor de operare variază atât de mult. Iată o idee generală a modului în care se desfășoară:
| Tip aplicație | Preferință tipică pentru Groove | Raționamentul |
|---|---|---|
| Manipularea firelor și cablurilor | Canelură în formă de U sau rotundă | Leagăn secțiuni transversale rotunde fără ciupire |
| Ambalare și benzi transportoare | Canelură în V sau plat cu ghidaje laterale | Suport de autocentrare sau de aliniere externă |
| Sisteme de usi si porti culisante | Canelura în V superficială | Cursă laterală lină, cu frecare redusă |
| Alimentare cu mai multe fire | Cu mai multe caneluri, distanțate uniform | Menține firele individuale separate și aliniate |
| Prelucrare textile și fibre | Canelură rotunjită, pereche de materiale mai moale | Reduce abraziunea suprafeței pe firele delicate |
Purtarea zilnică și modul în care forma canelurii o accelerează sau o încetinește
Uzura canelurii este inevitabilă pe durata de viață a unei role, dar viteza și modelul acesteia dezvăluie adesea dacă alegerea originală a canelurii se potrivește aplicației.
Câteva semne care merită urmărite în timpul verificărilor de rutină:
- Adâncime neuniformă a canelurii pe lățimea rolei, ceea ce indică adesea o nealiniere undeva în amonte
- Petice lucioase sau lustruite în interiorul canelurii, sugerând frecare în exces la anumite puncte de contact
- Cureaua sau cablul merg mai sus pe o parte a canelurii decât pe cealaltă
- Zgomot sau vibrații crescute în timpul funcționării în comparație cu când rola a fost instalată recent
- Mici fisuri care se formează în apropierea colțurilor interioare ascuțite ale canelurilor, în special în materialele cu role mai dure
Prinderea acestora devreme înseamnă, de obicei, un simplu schimb de role, mai degrabă decât o reparație mai mare în aval care implică curele, cabluri sau mașini conectate.
Discutarea opțiunilor de caneluri cu un furnizor de role
Deoarece cerințele canelurii variază atât de mult în funcție de aplicație, conversația cu un furnizor tinde să devină mai fluidă, mai degrabă cu cerințe specifice decât cu cerințe generale. Detaliile utile includ de obicei diametrul curelei sau cablului, viteza de funcționare estimată, condițiile de mediu, cum ar fi intervalul de temperatură sau expunerea la umiditate și dacă rola va funcționa continuu sau în cicluri intermitente.
Un furnizor familiarizat cu o gamă largă de profile de caneluri poate, de obicei, să treacă prin compromisuri pentru o anumită configurație, mai degrabă decât să utilizeze o singură formă standard. Acest lucru se dovedește util în special în construcțiile de echipamente personalizate, unde dimensiunile canelurilor de la raft nu se potrivesc întotdeauna cu cureaua sau cablul exact folosit.
Este posibil ca designul canelurilor să nu fie cea mai strălucitoare parte a unei role de ghidare industrială, dar influențează liniștit stabilitatea urmăririi, rata de uzură, nivelurile de frecare și fiabilitatea generală a sistemului. Indiferent dacă aveți de-a face cu caneluri în V care ghidează o bandă de ambalare sau canale rotunjite care legănează un cablu de sârmă, forma și dimensionarea acelei caneluri funcționează mai mult decât își dau seama majoritatea oamenilor, până când ceva nu se îndreaptă ușor. Acordarea atenției stării canelurilor în timpul întreținerii de rutină și a unei conversații sincere despre opțiunile de canelura atunci când selectați role noi, tinde să scutească mai multe dureri de cap pe linie decât se aștepta de la ceva atât de mic.
