De ce roțile în V ale imprimantei 3D dezvoltă puncte plate

Imprimantă 3D V Wheels sunt componente mici, dar au o legătură directă cu modul în care un cărucior de imprimantă se deplasează de-a lungul sistemului său de ghidare. Când o roată dezvoltă o secțiune plată, căruciorul nu se mai poate deplasa cu același model de rulare pe tot parcursul cursei sale. Rezultatul poate fi o lovitură vizibilă, rezistență la repetare, vibrații sau o mișcare neregulată care devine mai ușor de observat în timpul imprimării.

Un punct plat nu apare de obicei fără un motiv. Poate fi legat de cât de ferm contactează roata șina, cât timp rămâne imprimanta într-o singură poziție, starea suprafeței de rulare, materialul roții, suportul rulmentului sau modul în care a fost asamblat căruciorul.

Pentru utilizatori și producătorii de echipamente, înțelegerea a ceea ce se întâmplă între roată și șină este mai utilă decât simpla tratare a unei roți deteriorate ca pe o piesă de schimb.

Ce înseamnă de fapt un punct plat?

O roată în V are în mod normal o suprafață exterioară curbă continuă care urmează profilul șinei de ghidare. Pe măsură ce căruciorul se mișcă, roata se rotește și transferă punctul de contact în jurul circumferinței sale.

Un punct plat schimbă această relație.

În loc să mențină o suprafață de contact rotunjită, o secțiune a roții devine ușor comprimată sau deformată. Când acea secțiune ajunge pe șină, roata s-ar putea să nu se rotească exact în același mod ca în restul rotației sale.

Schimbarea poate fi suficient de mică pentru a scăpa de o inspecție vizuală rapidă. În unele cazuri, problema devine mai ușor de observat prin mișcarea încet a căruciorului cu mâna.

De ce roata devine plată?

Există mai multe cauze posibile și pot apărea împreună.

Acesta este motivul pentru care simpla instalare a unei noi roți poate să nu rezolve situația de bază dacă rămâne aceeași condiție mecanică.

Conexiunea dintre presiunea roții și punctele plate

Una dintre cele mai ușoare moduri de a înțelege punctele plate este să te gândești la presiunea de contact.

O roată în V are nevoie de suficient contact cu șina pentru a menține căruciorul stabil. În același timp, presiunea excesivă poate pune stres inutil asupra roții.

Dacă reglarea este prea strânsă, roata poate fi apăsată ferm pe șină chiar și atunci când căruciorul nu se mișcă. Materialul exterior este apoi supus unei compresii continue.

Pentru o roată realizată dintr-un polimer de inginerie, compresia prelungită poate schimba treptat forma zonei de contact.

Imprimanta nu trebuie să funcționeze

Acesta este un detaliu important.

O roată poate dezvolta o zonă plană în timp ce imprimanta stă nemișcată.

Dacă un cărucior rămâne într-o singură poziție pentru o perioadă lungă de timp, aceeași porțiune a roții rămâne pe șină. Efectul devine mai relevant atunci când forța de contact este mai mare decât este necesar.

Când mașina începe să se miște din nou, acea secțiune deformată trece prin punctul de contact în mod repetat.

Acest lucru poate crea senzația familiară a unei mici denivelări sau crestături în timpul mișcării manuale.

De ce contează poziţia de parcare?

Gândiți-vă la o imprimantă care rămâne nefolosită pentru o perioadă lungă de timp.

Căruciorul rămâne lângă o zonă a cadrului, iar roțile rămân în aceeași poziție de rotație. Nu pare să se întâmple nimic deoarece mașina este oprită.

Din punct de vedere mecanic, totuși, roțile încă susțin căruciorul.

Dacă presiunea de contact este excesivă, sarcina staționară este concentrată în aceeași parte a fiecărei roți. În timp, aceasta poate contribui la deformarea localizată.

Acest lucru nu înseamnă că fiecare imprimantă parcata va dezvolta puncte plate. Construcția roții, materialul, forța de contact, temperatura, alinierea mașinii și condițiile de depozitare, toate influențează rezultatul.

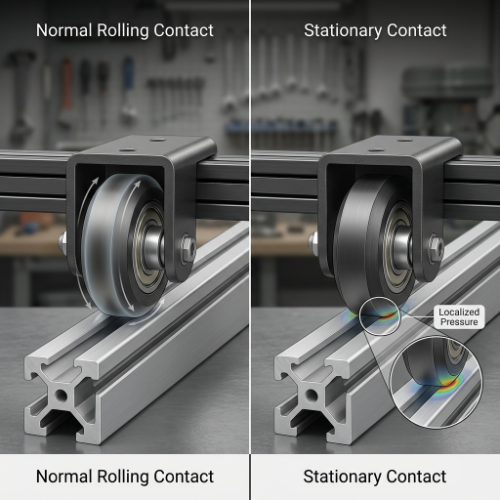

Mișcarea Schimbă Punctul de Contact

În timpul funcționării normale, roata se rotește și diferite secțiuni ale circumferinței sale se întâlnesc cu șina.

Aceasta extinde contactul în jurul roții.

Când imprimanta rămâne staționară, nu există o astfel de redistribuire. O secțiune mică rămâne sub sarcină.

Acesta este unul dintre motivele pentru care o imprimantă care se simte netedă atunci când este utilizată în mod regulat poate dezvolta o crestătură vizibilă după ce a stat neutilizată o perioadă lungă de timp.

O ajustare incorectă ar putea fi cauza reală?

Da.

Roata trebuie să mențină un contact adecvat cu suprafața de ghidare fără a crea rezistență inutilă.

Dacă reglarea este prea slăbită, căruciorul poate avea un joc nedorit. Dacă este prea strânsă, roata poate suferi o presiune excesivă, iar căruciorul poate necesita mai multă forță pentru a se deplasa.

Nicio condiție nu este de dorit.

O simplă verificare mecanică

Cu imprimanta oprită în siguranță și cu axa relevantă liberă pentru a se mișca, căruciorul poate fi de obicei deplasat lent cu mâna.

Acordați atenție dacă:

• Mișcarea este consistentă pe șină.
• O denivelare care se repetă apare la intervale regulate.
• Căruciorul devine vizibil mai strâns la un moment dat.
• O roată pare să ezite în timpul rotației.
• Căruciorul se balansează când se aplică o presiune ușoară.

Procedura exactă de inspecție depinde de designul imprimantei, astfel încât instrucțiunile de asamblare ale producătorului trebuie urmate atunci când faceți ajustări.

Ce rol joacă The V Groove?

Forma unei roți în V este proiectată să funcționeze cu o suprafață de rulare compatibilă în formă de V.

Contactul unghiular ajută la constrângerea căruciorului, permițând în același timp roții să se rotească de-a lungul extrudarii.

Această geometrie înseamnă, de asemenea, că starea ambelor suprafețe contează.

Dacă profilul roții se modifică, se schimbă și relația acestuia cu șina. O secțiune plată, marginea ciobită, canelura uzată sau suprafața neuniformă pot afecta modul de deplasare a căruciorului.

O mică schimbare poate fi repetată

Aici punctele plate devin interesante din perspectiva mișcării.

Să presupunem că o roată are o zonă aplatizată.

De fiecare dată când roata se rotește în acea poziție, aceeași neregularitate revine la punctul de contact. Dacă căruciorul continuă să se miște, efectul poate apărea în mod repetat.

Acest model mecanic repetat poate fi uneori mai vizibil decât o reducere generală a netezirii.

Resturile pot contribui la deformarea roții?

Suprafața de rulare a unei imprimante 3D poate colecta praf, particule de filament, resturi de atelier și alți contaminanți mici.

O suprafață de contact curată permite roții și șinei să interacționeze conform intenției.

Când resturile devin prinse între ele, starea de contact se poate schimba. O particulă tare poate crea un punct de presiune localizat, în timp ce materialul fin poate fi încorporat în suprafața roții.

Acest lucru nu creează automat un punct plat, dar contaminarea poate contribui la un contact neuniform și la modificări accelerate ale suprafeței.

Verificați șina înainte de a da vina pe roată

O roată deteriorată este ușor de înlocuit, așa că poate fi tentant să te concentrezi imediat asupra roții.

Cu toate acestea, șină merită atenție.

Căutați:

• Resturi vizibile în interiorul canelurii.
• Marcaje de-a lungul suprafeței de rulare.
• Contaminare neobișnuită.
• Deteriorări în jurul zonei de contact.
• Secțiuni în care vagonul se comportă diferit.

O roată de schimb instalată pe o suprafață de rulare contaminată sau deteriorată poate dezvolta din nou simptome similare.

Materialul roții afectează formarea punctelor plate?

Selectarea materialului are un rol în modul în care o roată răspunde la contactul pe termen lung.

Multe imprimante 3D desktop folosesc roți de polimer de inginerie deoarece oferă o combinație utilă de rezistență mecanică, caracteristici de frecare scăzută și compatibilitate cu sistemele de extrudare a aluminiului.

Diferiții polimeri nu răspund identic la presiune, temperatură, umiditate sau încărcare pe termen lung.

Roțile metalice se comportă diferit față de roțile din polimer, în timp ce alte materiale proiectate pot oferi propria lor combinație de rigiditate și caracteristici de contact.

Punctul important este că materialul nu poate fi evaluat separat de sistemul complet de ghidare.

Pentru componentele de înlocuire, potrivirea construcției roții cu sistemul mecanic original este de obicei mai practică decât selectarea unui material doar pe baza aspectului.

Ce zici de rulmentul din interiorul roții?

Roata exterioară primește cea mai mare parte a atenției, dar există o altă componentă în interiorul ei.

Rulmentul suportă rotația în jurul axei. Dacă rulmentul nu se rotește ușor, roata poate experimenta o mișcare neregulată chiar și atunci când suprafața sa exterioară pare normală.

O problemă cu rulmentul și un punct plat pot produce senzații oarecum similare în timpul mișcării manuale.

De exemplu, un rulment brut poate crea rezistență repetată pe măsură ce roata se rotește. O roată deteriorată poate crea o senzație de repetare similară atunci când secțiunea deformată ajunge pe șină.

Priviți roata și rulmentul împreună

Când investigați mișcarea neobișnuită, este logic să luați în considerare ambele părți.

O inspecție utilă poate include:

1. Verificarea suprafeței exterioare a roții.
2. Se caută o secțiune aplatizată vizibilă.
3. Rotiți încet roata.
4. Verificarea rugozității neobișnuite.
5. Verificarea axei și a poziției de montare.
6. Privind suprafața de contact cu șina.

Acest lucru oferă o imagine mai completă decât inspectarea roții singură.

Cum pot afecta punctele plate imprimarea?

Efectul depinde de cât de gravă este deformarea și de unde se află roata afectată.

O mică schimbare poate fi abia vizibilă în timpul mișcării obișnuite. O neregulă mai mare poate introduce modificări periodice în mișcarea căruciorului.

Semnele posibile includ:

• Modele de suprafață repetate.
• Mișcare neuniformă de-a lungul unei axe.
• O denivelare vizibilă în timpul mișcării manuale.
• Vibrația căruciorului.
• Modificări ale consistenței primului strat.
• Zgomot suplimentar în timpul călătoriei.

Aceste simptome nu dovedesc că o roată are un punct plat. Curelele, alinierea cadrului, rulmenții, hardware-ul de montare, starea de extrudare și alte părți ale sistemului de mișcare pot produce rezultate similare.

De aceea este utilă verificarea sistemului mecanic în ansamblu.

De ce strângerea roții nu este întotdeauna răspunsul

Când un cărucior se simte slăbit, strângerea reglajului poate părea o soluție evidentă.

Dar o presiune mai mare nu înseamnă automat o mișcare mai bună.

Dacă roata are deja o suprafață deteriorată sau neuniformă, creșterea presiunii de contact poate face neregulile mai vizibile. De asemenea, poate crește rezistența și poate pune un stres suplimentar asupra roții.

O abordare mai bună este să ajustați sistemul în funcție de designul imprimantei și să verificați dacă căruciorul se mișcă constant fără joc nedorit.

Există o diferență între ferm și supraîncărcat

Roata trebuie să rămână în contact cu șina.

Nu trebuie să fie comprimat inutil.

Această distincție este deosebit de importantă cu roțile din polimer, deoarece răspunsul lor la presiunea pe termen lung diferă de cel al componentelor metalice rigide.

Poate un punct plat să dispară de la sine?

Uneori, utilizatorii observă că o roată se simte mai bine după ce imprimanta a fost mutată în mod repetat.

Acest lucru se poate întâmpla deoarece roata nu se mai sprijină în exact aceeași poziție sau pentru că o deformare minoră devine mai puțin vizibilă în timpul rotației continue.

Cu toate acestea, asta nu înseamnă că fiecare punct plat se va corecta singur.

Dacă roata are o deformare permanentă, deteriorare materială sau un profil clar schimbat, utilizarea continuă poate pur și simplu să păstreze neregularitatea în sistem.

Prin urmare, o roată deteriorată vizibil ar trebui evaluată în loc să presupunem că imprimarea suplimentară îi va restabili forma inițială.

Când trebuie înlocuită o roată în V?

Înlocuirea devine demnă de luat în considerare atunci când roata are o zonă vizibilă deteriorată sau când starea acesteia afectează în mod clar mișcarea căruciorului.

Câteva semne merită atenție:

Deformarea suprafeței vizibile

O secțiune aplatizată, o margine ciobită sau un profil al canelurii modificat semnificativ indică faptul că suprafața de contact nu mai este în starea dorită.

Crestături de mișcare care se repetă

Dacă căruciorul se prinde sau se lovește în mod repetat la un anumit interval, verificați rotația roților și suprafața de rulare.

Instabilitate persistentă a transportului

Dacă căruciorul nu poate fi reglat pentru a menține o mișcare stabilă fără rezistență excesivă, ansamblul roții poate necesita o inspecție mai atentă.

Comportament neobișnuit al rulmentului

Un rulment dur sau zgomotos poate afecta mișcarea roții chiar și atunci când suprafața exterioară pare acceptabilă.

Înlocuirea trebuie să se bazeze pe starea reală a componentei și pe cerințele ansamblului imprimantei.

Cum pot producătorii să reducă riscul în timpul proiectării produsului?

Pentru producătorii care produc ansambluri de imprimante 3D, prevenirea punctelor plate începe înainte ca imprimanta să ajungă la utilizator.

Selectarea roților, geometria căruciorului, aranjarea rulmenților, metoda de reglare, compatibilitatea șinelor și condițiile de depozitare au toate un rol.

Un ansamblu bine proiectat ar trebui să asigure un contact suficient pentru a ghida căruciorul evitând în același timp comprimarea inutilă a roții.

Depozitarea face parte din designul mecanic

Instrucțiunile de depozitare pot conta și ele.

Dacă se așteaptă ca o imprimantă să rămână neutilizată pentru perioade îndelungate, poziția căruciorului și starea de încărcare pe roți pot fi considerate ca parte a ghidului de manipulare a produsului.

Acesta este un mic detaliu, dar poate ajuta la reducerea problemelor asociate cu contactul staționar prelungit.

La ce ar trebui să se uite cumpărătorii când își aprovizionează roți V de schimb?

Pentru distribuitori, companii de reparații și producători de imprimante, selecția înlocuirii ar trebui să depășească potrivirea aspectului general al roții.

Luați în considerare:

Un desen sau o mostră existentă poate face acest proces mult mai ușor, în special atunci când roata face parte dintr-o structură personalizată a imprimantei.

O roată mică vă poate spune multe despre sistemul de mișcare

Un punct plat poate arăta ca o simplă problemă la roată, dar poate dezvălui ceva despre sistemul mecanic mai mare.

Este posibil ca roata să fi fost expusă la o presiune de contact excesivă. Este posibil ca trăsura să fi rămas staționară pentru o perioadă lungă de timp. Sina poate necesita curățare. Rulmentul poate contribui la rotația neregulată. Ansamblul poate necesita, de asemenea, o verificare a alinierii.

De aceea, înlocuirea roții fără a înțelege condițiile din jur poate duce uneori la aceeași problemă mai târziu.

Pentru producătorii și utilizatorii de imprimante 3D, abordarea utilă este să se uite împreună la roată, rulment, șină, cărucior și reglaj. Odată ce relația de contact este înțeleasă, devine mai ușor să decideți dacă problema vine de la roata în sine sau de la modul în care este asamblat sistemul de mișcare.

Roțile 3D Printer V pot dezvolta puncte plate atunci când o secțiune a roții rămâne sub presiune concentrată pentru o perioadă îndelungată, în special atunci când forța de contact, poziția de depozitare, alinierea sau condițiile de funcționare nu sunt potrivite pentru asamblare. Comportamentul materialului, starea rulmenților, contaminarea și geometria șinei pot influența, de asemenea, modul în care se dezvoltă problema.

Punctul important este că un punct plat nu este doar o schimbare cosmetică. Deoarece roata face parte dintr-un sistem de ghidare în mișcare, o modificare a rotunjirii sale poate afecta modul în care căruciorul se deplasează de-a lungul șinei.

Pentru utilizatori, o verificare manuală lentă a mișcării poate oferi o indicație timpurie a rulării neregulate. Pentru producători, o atenție deosebită adusă materialului roții, construcției rulmenților, presiunea de contact, compatibilitatea șinei și designul căruciorului poate ajuta la crearea unui sistem de mișcare mai consistent.

O roată în V poate fi o mică parte a unei imprimante 3D, dar munca sa este strâns legată de mișcarea întregului cărucior. Când roata rămâne potrivită corect cu șina și ansamblul înconjurător este reglat corect, sistemul de mișcare are o bază mecanică mai previzibilă.
