Cum se măsoară o rolă de copertine înainte de a comanda un înlocuitor

Înlocuirea unui rola de copertina poate fi simplu atunci când componenta originală este documentată corespunzător înainte de a fi îndepărtată. Roata poate părea simplă, dar dimensiunea ei este doar o parte din informațiile necesare pentru o înlocuire adecvată. Profilul de rulare, deschiderea centrală, metoda de montare și relația cu ghidajul pot afecta modul în care se potrivește și funcționează componenta.

Înainte de a plasa o comandă, alocați timp pentru a inspecta rola existentă și a înregistra detaliile importante. Un instrument de măsurare de bază, câteva fotografii clare și o schiță simplă pot oferi informații utile, mai ales atunci când piesa originală nu are număr de model sau semn de identificare.

Cheia este să priviți rola ca parte a ansamblului complet de copertine, mai degrabă decât să tratați roata ca pe o componentă izolată.

Recomandări cheie

• Măsurați dimensiunea roții, lățimea, deschiderea centrală și profilul de rulare înainte de a comanda o înlocuire
• Inspectați structura de montare și spațiul de instalare disponibil în loc să măsurați singur roata
• Verificați ghidajul sau șina deoarece uzura sau alinierea greșită pot afecta modul în care funcționează rola de schimb
• Folosiți fotografii clare și o schiță simplă pentru a documenta forme neobișnuite sau aranjamente de montare
• Păstrați rola originală disponibilă atunci când este posibil, mai ales când achiziționați o componentă non-standard sau personalizată

De ce contează măsurătorile precise

O roată de schimb poate arăta aproape identică cu cea originală și totuși poate diferi în moduri care afectează instalarea. Micile modificări în aranjamentul de montare, profilul roții sau deschiderea centrală pot împiedica piesa să se potrivească cu structura existentă așa cum a fost prevăzut.

Acesta este motivul pentru care comparația vizuală singură nu este adesea suficientă.

O inspecție utilă ar trebui să acopere trei domenii:

• Roata și suprafața ei de rulare
• Aranjamentul de montare
• Ghidul sau suprafața pe care se deplasează roata

Împreună, aceste detalii oferă o descriere mai clară a componentei existente și facilitează comunicarea cu un furnizor.

Pentru sistemele de copertine mai vechi, aceste informații pot fi deosebit de utile atunci când nu există un număr de piesă sau componenta originală nu mai este disponibilă.

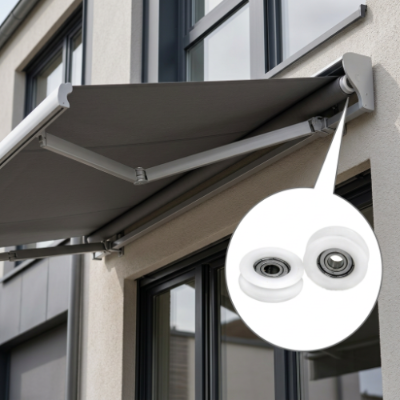

Începeți cu ansamblul complet

Înainte de a scoate rola, verificați modul în care se află în interiorul mecanismului copertinei.

Faceți mai multe fotografii cât timp componenta este încă instalată. Includeți suportul din jur, arborele, ghidajul, carcasa sau alte părți care ajută la afișarea poziției acestuia.

Un set util de fotografii poate include:

• Ansamblul complet înainte de demontare
• O vedere apropiată a rolei
• Profilul lateral
• Fețele din față și din spate
• Punctul de montare
• Ghidul sau pista
• Componente din apropiere care afectează spațiul disponibil

Aceste imagini oferă un context pe care măsurătorile singure nu îl pot capta întotdeauna.

Înregistrați direcția de instalare

Unele roți sunt simetrice, dar altele au o anumită orientare. O flanșă, o canelură, un aranjament de rulmenți sau o caracteristică de montare pot apărea doar pe o parte.

Înainte de dezasamblare, notați rapid în ce direcție se află componenta.

O fotografie este de obicei suficientă. Dacă sunt îndepărtate mai multe role similare, o simplă etichetă sau o schiță poate ajuta, de asemenea, să menținem totul organizat.

Măsurați dimensiunile roții principale

După îndepărtare, așezați componenta pe o suprafață curată și plană. Măsurarea piesei în timp ce aceasta este conectată la alt hardware poate face dificilă identificarea punctelor de referință corecte.

Dimensiunile principale ale roții oferă, în general, punctul de plecare.

Scopul nu este de a colecta toate măsurătorile posibile. Concentrați-vă pe dimensiunile care descriu modul în care se potrivește și funcționează componenta.

Privește cu atenție profilul roții

Dimensiunea exterioară oferă doar o parte din imagine. Forma suprafeței de rulare poate fi la fel de importantă.

Priviți roata din lateral și verificați dacă suprafața de contact este plată, rotunjită, canelată, flanșată sau modelată în alt mod.

O margine ridicată sau o secțiune îngroșată poate avea o relație specifică cu ghidajul. Aceste detalii pot fi dificil de comunicat doar folosind măsurători, așa că o fotografie laterală clară este utilă.

Design separat de uzură

Este posibil ca un role mai vechi să fi fost expus la mișcări repetate pentru o perioadă lungă de timp. Suprafața sa poate deveni lustruită, zgâriată, aplatizată sau uzată în alt mod.

Nu presupuneți automat că fiecare semn vizibil reprezintă designul original.

Dacă o altă roată potrivită este disponibilă și pare mai puțin uzată, comparați cele două. Diferențele dintre componente pot ajuta să arate care caracteristici fac parte din profilul original și care sunt rezultatul utilizării.

Acest lucru este util în special atunci când suprafața de rulare s-a schimbat semnificativ.

Verificați cu atenție deschiderea centrului

Centrul roții merită o atenție deosebită deoarece conectează componenta rotativă de restul mecanismului.

În funcție de construcție, centrul poate conține un rulment, bucșă, inserție metalică, conexiune arbore sau alt element de susținere.

Mai întâi identificați ceea ce este prezent de fapt înainte de a înregistra dimensiunea.

Verificați dacă:

• Centrul este o deschidere simplă
• În interior este instalat un rulment
• Este prezentă o bucșă
• Arborele trece prin componentă
• Arborele se rotește odată cu roata
• Roata se rotește în jurul unui arbore fix

Aceste diferențe pot afecta modul în care trebuie construită o componentă de înlocuire.

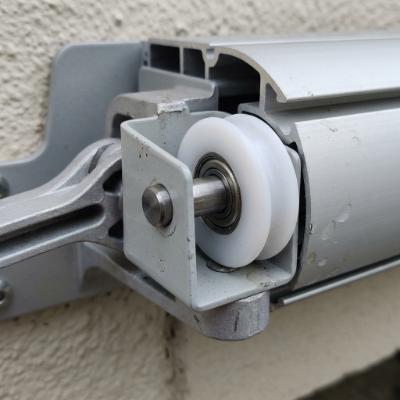

Nu treceți cu vederea structura de montare

Una dintre greșelile obișnuite în timpul aprovizionării cu înlocuirea este concentrarea asupra roții în timp ce treceți cu vederea modul în care este instalată.

O roată poate avea dimensiuni exterioare similare cu o altă componentă, dar folosește o metodă de montare complet diferită.

Uită-te la legătura dintre rolă și structura copertinei.

Poate fi susținut de:

• Un știft fix
• O osie
• Un ax
• O paranteză
• Un rulment
• O bucșă
• O carcasă integrată

Faceți o fotografie a zonei de montare înainte de demontare și alta după ce rola a fost scoasă.

Acest lucru face mai ușor de înțeles relația dintre roată și structura înconjurătoare.

Verificați spațiul disponibil

Spațiul din jurul rolei merită și el înregistrat.

Căutați suporturi, capace, arbori, șine sau alte componente din apropiere care ar putea interfera cu instalarea.

O înlocuire nu trebuie să corespundă doar cu roata în sine. De asemenea, trebuie să funcționeze în spațiul disponibil în ansamblul existent.

Inspectați ghidul sau pista

Suprafața pe care se deplasează roata poate oferi informații utile despre componentă.

Căutați semne care arată zona normală de contact. Acestea pot dezvălui uneori dacă roata a rulat central sau a făcut un contact mai greu cu o parte.

De asemenea, verificați ghidul din jur pentru:

• Murdărie sau resturi
• Zgârieturi
• Deformare
• Elemente de fixare slăbite
• Uzura neuniformă
• Modificări ale formei originale

Dacă ghidajul s-a deteriorat sau aliniat greșit, înlocuirea singură a rolei poate să nu rezolve problema mecanică de bază.

Acesta este motivul pentru care ghidul ar trebui să fie inspectat în timpul aceluiași proces, mai degrabă decât tratat ca o preocupare separată.

O fotografie clară poate explica ceea ce numerele nu pot

Măsurătorile sunt importante, dar unele forme sunt dificil de descris cu precizie cu numere.

Luați în considerare o rolă cu o margine curbată, un centru decalat și o mică caracteristică de montare pe o parte. O listă de dimensiuni poate descrie piesa, dar o fotografie laterală poate arăta mult mai clar relația dintre aceste caracteristici.

Pentru o întrebare de înlocuire, utilizați fotografii cu iluminare bună și un fundal simplu.

Încercați să includeți:

• O singură vedere de ansamblu
• O vedere laterală
• Un prim plan al centrului
• O vedere a zonei de montare
• O fotografie care arată componenta în poziția inițială

O riglă sau un instrument de măsurare poate fi, de asemenea, plasat lângă piesa dintr-o fotografie pentru referință vizuală.

Când o schiță simplă devine utilă

Unele role sunt ușor de descris. Altele au forme neobișnuite sau aranjamente de montare care sunt mai ușor de înțeles printr-un desen.

O schiță de bază nu trebuie să respecte standardele formale de desen ingineresc.

Desenați componenta din față și din lateral, apoi marcați dimensiunile importante. Afișați locația axei sau a arborelui și indicați suprafața care intră în contact cu ghidajul.

Acest lucru vă poate ajuta să răspundeți la câteva întrebări practice:

• Unde este centrul rotativ?
• Care parte este orientată spre suport?
• Ce suprafață intră în contact cu ghidajul?
• Ce dimensiuni aparțin roții?
• Ce dimensiuni aparțin structurii de montare?

Pentru componentele personalizate, acest tip de referință poate face comunicarea mult mai ușoară.

Păstrați piesa originală disponibilă

Dacă este posibil, nu aruncați cilindrul vechi imediat după efectuarea măsurătorilor.

O mostră fizică poate oferi informații care sunt dificil de capturat în fotografii sau note scrise. Poate afișa profilul real al roții, aranjamentul rulmenților, caracteristicile de montare și semnele de uzură.

Acest lucru poate fi deosebit de util atunci când componenta este neobișnuită sau când designul original nu are un număr de model ușor de identificat.

Pentru producătorii și furnizorii care lucrează cu componente non-standard de scripete și role, un eșantion combinat cu desene, fotografii și informații despre aplicație poate oferi o referință utilă pentru a discuta despre un design de înlocuire sau personalizat.

Pregătirea unei cereri clare de înlocuire

Odată ce inspecția este finalizată, organizați informațiile într-o specificație simplă.

O anchetă utilă poate include:

• Aplicație: Unde este utilizată componenta
• Componenta existenta: Descrierea și fotografiile piesei originale
• Informații despre roți: Dimensiuni principale și profil de rulare
• Informații despre centru: Dispunerea alezajului, lagărului, bucșei sau arborelui
• Informații de montare: Suport, ax, știft sau structura carcasei
• Informații ghid: Fotografii sau descrierea suprafeței de contact
• Stare: Uzură vizibilă, fisuri, deformare sau alte daune
• Cantitate: Cerință aproximativă de achiziție
• Eșantion: Dacă componenta originală poate fi furnizată pentru referință
• Personalizare: Indiferent dacă se ia în considerare o componentă standard sau personalizată

Acest lucru oferă furnizorului un punct de plecare mult mai clar decât o singură fotografie sau o singură măsurătoare.

Pentru aplicații care implică scripete și role personalizate, HUNE poate utiliza acest tip de informații dimensionale și de aplicație atunci când discută cerințele componente nestandard.

Ce să revizuiți înainte de a comanda

roată

Verificați dimensiunile principale și asigurați-vă că profilul de rulare a fost înregistrat corect.

Centru

Confirmați dacă componenta folosește un alezaj simplu, rulment, bucșă, arbore sau un alt aranjament intern.

Montare

Comparați conexiunea inițială cu structura de înlocuire propusă.

Ghid

Asigurați-vă că profilul roții corespunde cu suprafața pe care funcționează.

Spațiu de instalare

Verificați zona înconjurătoare pentru orice lucru care ar putea afecta montarea sau mișcarea.

Condiții de funcționare

Luați în considerare mediul în care este utilizată componenta. Sistemele de copertine exterioare pot întâlni umezeală, praf, schimbări de temperatură și mișcări repetate. Aceste condiții pot fi relevante atunci când discutăm despre material și construcție.

O listă de verificare practică a măsurătorilor

Înainte de a trimite informațiile unui furnizor, asigurați-vă că ați acoperit următoarele:

• Fotografiați rola înainte de îndepărtare
• Înregistrați dimensiunile principale ale roții
• Verificați profilul lateral
• Inspectați deschiderea centrală
• Identificați orice rulment sau bucșă
• Înregistrați aranjamentul arborelui, axului sau a știftului
• Fotografiați suportul de montare
• Inspectați ghidajul sau șina
• Observați uzura vizibilă sau deformarea
• Verificați spațiul de instalare disponibil
• Pregătiți o schiță simplă dacă componenta are o formă neobișnuită
• Păstrați piesa originală disponibilă atunci când este posibil
• Explicați cum și unde este utilizat rola
• Indicați dacă poate fi necesară o componentă personalizată

Întrebări frecvente

Ce măsurători ar trebui să iau înainte de a comanda o rolă de copertine? Înregistrați diametrul roții, lățimea, deschiderea centrală, profilul de rulare, aranjamentul de montare și spațiul de instalare disponibil. Fotografiile întregului ansamblu pot oferi un context suplimentar.

Este suficientă măsurarea diametrului exterior? Nu. Dimensiunea exterioară descrie doar o parte a componentei. Aranjamentul central, profilul de rulare, structura de montare și relația cu ghidajul pot afecta, de asemenea, compatibilitatea.

Ar trebui să păstrez rola originală după ce l-am măsurat? Când este posibil, da. Piesa originală poate oferi informații utile despre profilul său, caracteristicile de montare, aranjamentul intern și starea de uzură care pot fi dificil de surprins doar prin măsurători.

De ce ar trebui să fotografiez rola înainte de a o scoate? O fotografie instalată arată orientarea și relația componentei cu suporturile, arborele, ghidajele și alte părți din apropiere. Acest context poate ajuta la clarificarea cerințelor de înlocuire.

Poate un furnizor să facă o rolă personalizată dintr-o probă? Un eșantion fizic, combinat cu măsurători, fotografii, informații despre aplicație și detalii de montare, poate oferi informații utile de referință atunci când discutăm despre o rolă non-standard sau personalizată.

Măsurarea bună începe cu întregul sistem

O rolă poate fi o parte relativ mică a unui ansamblu de copertine, dar dimensiunile și relația de montare pot avea un efect direct asupra modului în care se potrivește și se mișcă.

Din acest motiv, sursele de înlocuire ar trebui să înceapă cu mai mult decât diametrul exterior. Profilul roții, aranjamentul central, structura de montare, ghidajul și spațiul de instalare disponibil oferă toate informații utile.

Câteva fotografii clare și dimensiunile înregistrate cu atenție pot face procesul mult mai ușor, în special atunci când aveți de-a face cu o componentă mai veche sau nestandard.

Abordarea practică este simplă: inspectați întregul ansamblu, măsurați zonele importante, documentați aranjamentul de montare și păstrați piesa originală disponibilă pentru comparație ori de câte ori este posibil. Acest lucru oferă atât cumpărătorilor, cât și producătorilor o înțelegere mai clară a componentei și a rolului acesteia în cadrul sistemului de copertine.
