Dimensiunile rolei de copertine contează pentru o potrivire corectă a sistemului

Când înlocuiți sau dezvoltați o rolă de marchiză, știți ce dimensiuni ale rolei de copertine contează pentru o potrivire adecvată a sistemului? este o parte importantă a procesului. O rolă poate arăta ca o componentă mică și simplă, dar dimensiunile sale afectează modul în care se așează în interiorul ansamblului, contactează ghidajul, se conectează la arbore și se mișcă în timpul funcționării. Prin urmare, alegerea numai după aspect poate crea probleme în timpul instalării.

Pentru copertine retractabile, sisteme de umbrire pentru terasă, copertine RV, structuri pliante și mecanisme similare, rola trebuie considerată ca parte a ansamblului complet. Diametrul, lățimea, alezajul, poziția axei, profilul și spațiul de instalare disponibil spun toate o parte diferită a poveștii.

Scopul nu este de a colecta toate măsurătorile posibile. Este de a identifica dimensiunile care afectează de fapt potrivirea și mișcarea.

De ce dimensiunile rolelor trebuie luate în considerare împreună

O rolă nu funcționează de la sine. Funcționează în mod normal cu un arbore, suport, rulment sau bucșă, ghidaj, șină, cadru sau altă componentă în mișcare.

Modificarea unei dimensiuni poate afecta o altă parte a ansamblului.

De exemplu, un diametru diferit al roții poate schimba poziția structurii în mișcare în raport cu ghidajul. O roată mai lată poate interfera cu un suport din apropiere. O gaură diferită poate împiedica montarea corectă a arborelui existent. Chiar și atunci când forma exterioară pare similară, instalația generală poate fi diferită.

Acesta este motivul pentru care un înlocuitor nu trebuie selectat dintr-o singură măsurătoare.

Un mod util de a gândi despre proces este:

Dimensiunea rolei → poziție de montare → contact cu ghidajul → mișcarea ansamblului

Dacă o parte a acestui lanț nu se potrivește, este posibil ca rola să nu funcționeze conform intenției.

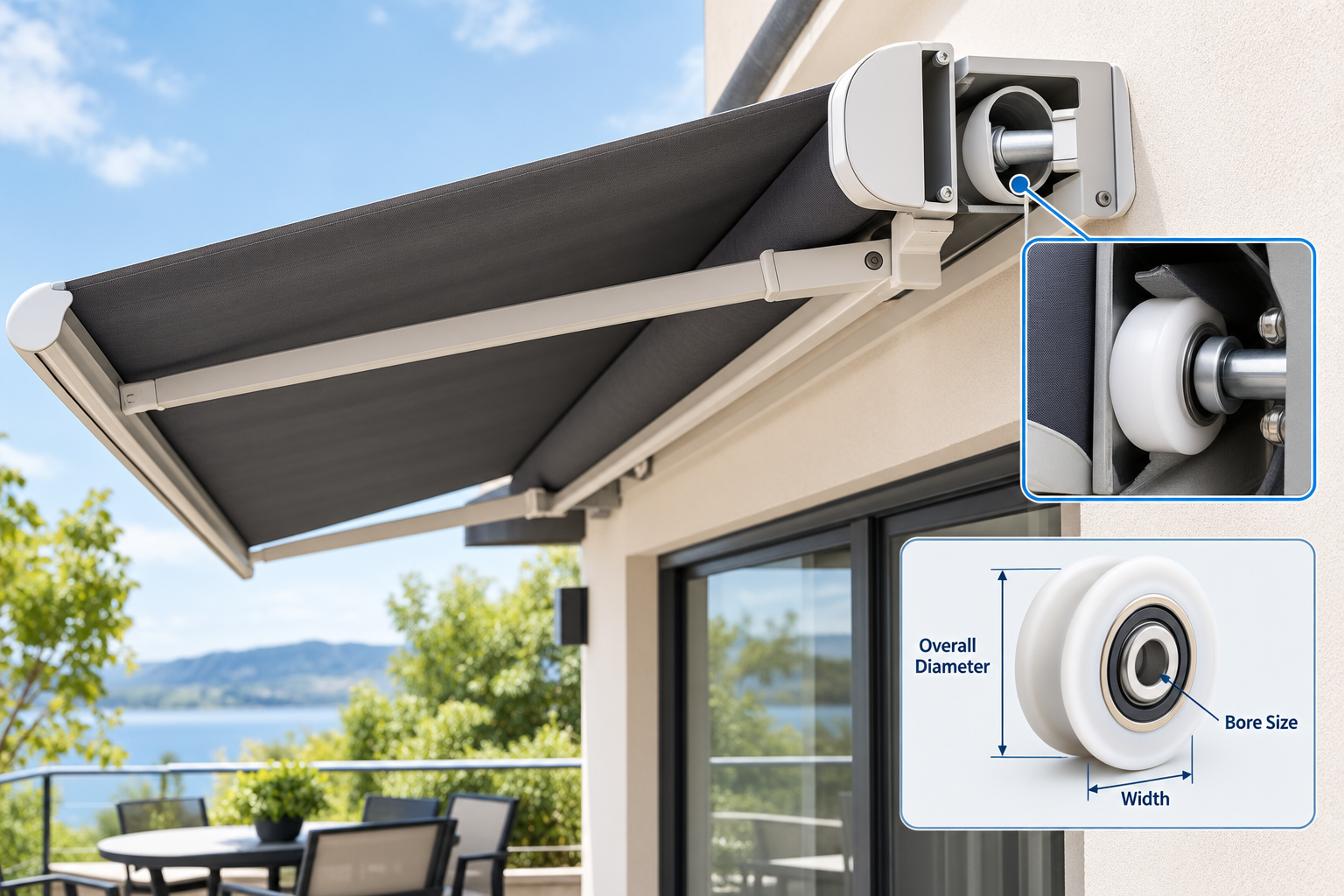

Ce dimensiuni ale rolei de copertine ar trebui să verificați?

Mai multe dimensiuni merită înregistrate atunci când identificați o rolă existentă sau pregătiți un nou design.

Nu orice proiect necesită toate aceste măsurători. Punctele relevante depind de modul în care este utilizată rola.

Diametrul exterior afectează poziția de rulare

Diametrul exterior este adesea una dintre primele dimensiuni măsurate de oameni, dar importanța lui depășește simpla descriere a dimensiunii roții.

Poate determina locul în care se află rola în raport cu șina sau ghidajul. Dacă înlocuirea are un diametru vizibil diferit, secțiunea în mișcare poate sta mai sus sau mai jos decât s-a prevăzut.

Această modificare poate influența distanța dintre părțile din apropiere. De asemenea, poate modifica poziția unui cadru, a căruciorului sau a unei componente de susținere.

Din acest motiv, diametrul ar trebui luat în considerare împreună cu structura înconjurătoare, mai degrabă decât tratat ca un număr izolat.

Lățimea determină mai mult decât zona de contact

Lățimea roții este o altă dimensiune utilă.

O rolă are nevoie de suficient spațiu pentru a se așeza corect pe suprafața sa de rulare, dar are nevoie și de suficient spațiu lateral. Dacă roata este prea lată pentru spațiul disponibil, se poate freca de suport sau de peretele de ghidare. Dacă este mai îngust decât designul original, poziția sa de contact se poate schimba.

Prin urmare, lățimea corectă depinde de spațiul fizic din jurul roții.

Când măsurați o piesă existentă, verificați atât roata în sine, cât și distanța dintre roată și componentele învecinate.

Cum afectează alezajul compatibilitatea?

Alezajul este deschiderea prin centrul rolei. Este direct legat de arborele, axa, știftul sau aranjamentul rulmentului utilizat de ansamblu.

O roată de schimb poate avea un diametru exterior potrivit și totuși nu se potrivește deoarece conexiunea centrală este diferită.

Prin urmare, alezajul trebuie verificat împreună cu:

• Tip arbore sau osie
• Aranjamentul rulmentului
• Construcția butucului
• Metoda de reținere
• Distanța laterală disponibilă
• Poziția roții în interiorul suportului

În unele modele, roata se rotește în jurul unui arbore. În altele, un rulment este integrat în roată. Prin urmare, aceleași dimensiuni exterioare pot descrie componente cu structuri interne diferite.

Acesta este unul dintre motivele pentru care o fotografie a rolului instalat poate fi utilă atunci când solicitați o înlocuire.

Profilul roții contează la fel de mult ca dimensiunea?

În multe aplicații, da.

O rolă nu este doar un obiect rotund. Suprafața sa de rulare poate fi plană, canelată, curbată, cu flanșă sau modelată pentru un anumit ghidaj.

Profilul determină locul în care roata face contact.

Luați în considerare un exemplu simplu. O rolă proiectată să ruleze pe o suprafață plană are o relație de contact diferită de cea destinată să se așeze în interiorul unei caneluri. Două roți pot avea diametre exterioare similare, dar aparțin totuși unor aranjamente mecanice diferite.

Se potrivește cu suprafața de rulare, nu doar cu roata

Când verificați o rolă de marchiză existentă, inspectați zona în care funcționează efectiv roata.

Căutați:

• Suprafețe de contact plane
• Caneluri sau canale
• Margini de ghidare ridicate
• Flanse laterale
• Secțiuni curbe de alergare
• Spații de ghidare închise
• Semne de contact neuniform

Starea pistei poate oferi și informații utile. Urmele de uzură pot arăta locul în care rola intră în contact în mod normal cu structura înconjurătoare.

Acest lucru poate fi deosebit de util atunci când piesa originală este uzată și profilul acesteia nu mai este ușor de identificat.

Dar spațiul general de instalare?

O rolă poate avea dimensiunile de bază corecte și poate fi totuși nepotrivită dacă nu există suficient spațiu în jurul său.

Acesta este un detaliu ușor de trecut cu vederea în timpul lucrărilor de înlocuire.

Măsurați spațiul din jurul componentei, nu doar componenta în sine. Verificați distanța dintre roată și suport, elementele cadrului din apropiere, suprafețele de ghidare, elementele de fixare și alte părți mobile.

O inspecție utilă ar trebui să răspundă la câteva întrebări practice:

1. Rola poate intra în poziția de montare?
2. Se poate roti fără să atingă părțile din apropiere?
3. Roata rămâne aliniată cu ghidajul?
4. Este suficient loc pentru arbore sau rulment?
5. Se poate instala hardware-ul de reținere?
6. Se mai mișcă ansamblul pe parcursul complet de funcționare?

Aceste întrebări transformă o simplă verificare dimensională într-o evaluare adecvată a potrivirii.

De ce poziția axului poate schimba întregul ansamblu

Centrul unei role nu este întotdeauna poziționat în același mod în raport cu structura sa de montare.

O mică modificare a locației axei poate afecta înălțimea, unghiul sau poziția componentei din jur. Acest lucru contează atunci când rola face parte dintr-un cărucior, braț, suport sau sistem de mișcare ghidată.

De exemplu, dacă centrul roții se află diferit de designul original, rola poate intra în contact cu ghidajul într-un punct diferit. Acest lucru poate schimba modul în care sarcina este transferată prin ansamblu.

Prin urmare, atunci când înlocuiți o rolă nestandard, măsurați relația dintre centrul roții și structura de montare, mai degrabă decât să înregistrați doar diametrul roții.

O comandă simplă de măsurare poate economisi timp

Nu este nevoie să măsurați totul la întâmplare.

O secvență practică este mai ușor de urmat:

Pasul 1: Fotografiați ansamblul complet

Faceți o fotografie mai largă înainte de a scoate rola. Aceasta arată cum este poziționată componenta.

Pasul 2: Scoateți și inspectați rola

Odată îndepărtat, examinați roata, butucul, alezajul, profilul și zona de montare.

Pasul 3: Înregistrați dimensiunile principale

Începeți cu diametrul exterior, lățimea, alezajul și înălțimea totală.

Pasul 4: Verificați profilul

Priviți cu atenție suprafața de rulare și orice canelură, flanșă sau secțiune curbă.

Pasul 5: Măsurați relația de montare

Înregistrați modul în care se află roata în raport cu arborele, suportul, ghidajul și părțile din apropiere.

Pasul 6: Comparați rola cu ghidajul

Ghidul poate dezvălui informații pe care roata în sine nu le poate. Fotografiați pe ambele împreună atunci când este posibil.

Acest proces creează o referință mai clară pentru un furnizor, o echipă de întreținere sau un designer de produs.

Ce se întâmplă când o dimensiune este ușor diferită?

Nu orice diferență dimensională înseamnă automat că o rolă nu poate funcționa. Efectul depinde de locul în care apare diferența și de modul în care este proiectat sistemul.

O modificare a unei suprafețe externe necritice poate avea un efect practic redus. O schimbare a alezajului, profilului de rulare sau poziției de montare poate fi mult mai semnificativă.

De aceea, toleranța dimensională trebuie luată în considerare în raport cu funcționarea.

Pentru sursele de înlocuire, este util să separați măsurătorile în trei grupuri:

Această abordare face inspecția mai ușor de înțeles și ajută la evitarea măsurătorilor inutile.

Când ar trebui luată în considerare un rol personalizat?

Componentele standard pot funcționa bine atunci când designul original urmează deja o configurație de role stabilită.

O rolă personalizată poate fi luată în considerare atunci când componenta existentă are un profil neobișnuit, un orificiu nestandard, o structură de montare specială, un spațiu de instalare limitat sau un design care este dificil de asortat cu un înlocuitor disponibil.

Personalizarea poate avea sens și în timpul dezvoltării OEM atunci când rola trebuie proiectată în jurul unui anumit cadru sau ghidaj.

Pentru aceste proiecte, dimensiunile ar trebui să fie considerate ca parte a desenului mecanic complet, mai degrabă decât ca o specificație de produs independentă.

Un furnizor poate avea nevoie de informații despre ghidaj, arbore, suport de montare, mediul de operare și mișcarea intenționată înainte de a confirma un design adecvat.

Pentru producția personalizată de scripete și role, producători precum HUNE pot revizui structura și pot dezvolta o componentă în funcție de condițiile de montare și de mișcare necesare. Gama de produse HUNE include diferite profile de scripete și soluții personalizate de scripete, care pot fi relevante atunci când o componentă standard nu se potrivește cu aranjamentul mecanic existent.

Cum pot cumpărătorii să pregătească informații mai bune despre role?

O solicitare clară poate face comunicarea tehnică mult mai ușoară.

În loc să trimiteți o singură măsurătoare, pregătiți un mic pachet de informații care să conțină:

• Fotografii cu rola originală
• Fotografii cu instalarea completă
• Măsurători dimensionale principale
• Detalii profil roată
• Informații despre arbore sau ax
• Ghidați sau urmăriți fotografiile
• Metoda de montare
• Tip aplicație
• Cerință de înlocuire sau de dezvoltare nouă
• Cantitatea așteptată de achiziție

Un desen este util atunci când este disponibil, dar nu este întotdeauna necesar la început. O mostră fizică și fotografii clare pot ajuta, de asemenea, un producător să înțeleagă componenta.

O listă de verificare practică înainte de a comanda

Înainte de a confirma înlocuirea rolului copertinei, examinați următoarele puncte:

roată

• Diametrul exterior
• lățime
• Profil
• plictisit
• Structura butucului

Montare

• Arbore sau ax
• Poziția suportului
• Metoda de reținere
• Spatiu de instalare disponibil

Condiții de funcționare

• Forma de ghidare
• Poziția de contact
• Clearance
• Direcția de mișcare
• Posibile secțiuni curbe

Aplicație

• Tip de copertina
• Expunerea în aer liber
• Frecvența mișcării
• Înlocuire sau design nou

Această listă de verificare nu necesită calcule inginerești complicate. Scopul său este de a se asigura că relația fizică dintre rolă și restul sistemului este înțeleasă înainte de plasarea unei comenzi.

Recomandări cheie

• Diametrul exterior affects the roller's running position within the assembly.
• roată width needs to be considered together with contact area and side clearance.
• plictisit dimensions should match the shaft, axle, pin, or bearing arrangement.
• Profilul de rulare trebuie să corespundă cu suprafața de ghidare sau de contact.
• Poziția axei poate afecta înălțimea, unghiul și mișcarea componentelor din jur.
• Spatiu de instalare disponibil should be checked before confirming a replacement.
• Fotografiile rolei, structurii de montare și ghidajului pot oferi informații utile pe lângă măsurători.
• Rolele personalizate pot fi luate în considerare atunci când profilele neobișnuite, structurile de montare sau restricțiile de spațiu fac componentele standard dificil de asortat.

Dimensiunea potrivită este cea care susține întregul sistem

Dimensionarea rolelor de copertine nu este doar o chestiune de a găsi o roată cu același diametru exterior. Potrivirea corectă depinde de modul în care mai multe dimensiuni funcționează împreună.

Diametrul afectează poziția de rulare. Lățimea afectează contactul și spațiul liber. Alezajul determină legătura arborelui. Profilul controlează interacțiunea cu ghidul. Dimensiunile de montare determină dacă rola poate sta corect în interiorul ansamblului.

Contează și spațiul înconjurător.

Din acest motiv, cea mai utilă abordare este să inspectați mai întâi întregul mecanism, apoi să identificați dimensiunile care controlează instalarea și mișcarea. Câteva măsurători bine alese, susținute de fotografii și informații despre aplicație, pot oferi o bază mult mai clară pentru aprovizionarea de înlocuire sau dezvoltarea personalizată.

Când rola este tratată ca parte a sistemului de copertine, mai degrabă decât ca o roată izolată, verificările dimensionale devin mult mai ușor de înțeles. De asemenea, aici selectarea atentă a componentelor poate ajuta la reducerea problemelor de montaj evitabile în timpul asamblarii și întreținerii.
